LGZ系列电磁隔膜计量泵 |
概述 |
|
|
|
|
|
|
光正牌LGZ系列计量泵是有微处理器控制,频率及其冲程可调,工作时间可根据需要设定的,电磁驱动的隔膜式计量泵。可用于多种液体的计量输送。 | 工作原理 |
电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化,压力的变化引起吸液阀门和排液阀门的开启和关闭,实现液体的定量吸入和排出。 |
LGZ系列计量泵的额定排量在1-15L/H范围内,对应的最大工作压力为10-3BAR。泵的出口流量可根据频率按钮或冲程长度调节螺钉来调节。LED发光二极管指示运行状态。

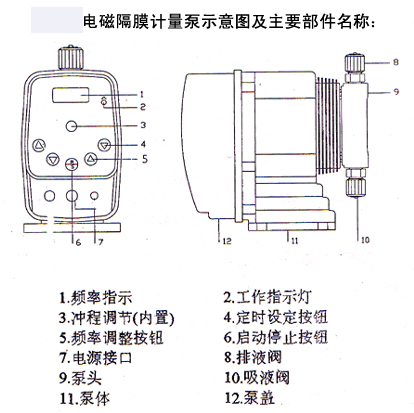

X系列电磁隔膜计量泵 |
通用参数 |
|
重复计量精度:在操作范围内2% 环境温度:-10~45℃ 介质粒度:小于1mm 介质粘度:小于800mm/S2 电源:220V50HZ-10%,+10% 功率:16W 绝缘等级:F 防护等级:1P65 定时时间:0.5-100小时 | |
材质表 |
隔膜:PTFE 泵头:PVC;PP 单向阀:PVC;PP 底阀过滤器:PVC;PP 喷射阀:PVC;PP 软管:PVC;PE;PTFE 密封件:EPDM;FPM;PTFE |
| |
性能参数 |
LGZ系列电磁隔膜计量泵: |
手动控制:手动调节冲程长度和工作频率,设定工作时间,数码管显示工作频率和设定的定时时间(0.5~100小时),设定为0.00时不定时。 |
型号 |
流量L/H |
压力BAR |
冲程频率 |
吸程M |
重量KG |
功率W |
电源 |
LGZ-005-7 |
0.5 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
LGZ-01-07 |
1 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
LGZ-02-07 |
2 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
LGZ-03-07 |
3 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
LGZ-06-07 |
6 |
7 |
160 |
2 |
2.5 |
16 |
220VAC.50HZ |
LGZ-10-02 |
10 |
2 |
180 |
2 |
2.5 |
16 |
220VAC.50HZ |
LGZ-15-01 |
15 |
1 |
180 |
2 |
2.5 |
16 |
220VAC.50HZ | 操作和设定 |
按R/S键起停计量泵。 |
按 键调节计量泵的工作频率及设定时时 |
发光管的闪烁频率与计量泵的工作频率一致。
|
安装尺寸 |
|
安全注意事项 | |
1、LGZ计量泵不得使用非原厂配件维修,否则,由此导致的人员伤害和机器损坏的后果由用户自负。 |
2、如果计量泵的介质是危险的或未知的液体,操作者操作或维修计量泵时,要带安全防护用具。 |
3、计量泵在出厂时要进行测试,泵头内可能有水残留,如果计量泵的介质不能与水接触,在安装前必须把水除去。 |
4、维修计量泵时,要给排液管卸压,并用水清洗泵内腔. |
5、维修前要断开计量泵电源,电气由合格的电工操作。 |
6、只有经过培训的合格人员才可以维修计量泵。
安装
1、泵的安装 |
1) 在药桶或支架上用螺栓和垫片固定计量泵。 |
2) 安装时计量泵的进出口要保持垂直。 |
3) 入口管线的垂直距离不要太长,要在计量泵的吸程范围内;入口管线的低阀要和药桶有一定的距离。 |
4) 连接排液管线和注射阀,被加药点的压力比药液的静压小时要加背压阀或防虹吸阀。 |
2、软管连接 |
1) 在软管上套上管接螺母和卡块。 |
2) 把管嘴插入软管,如有必要可稍微扩大软管断口。 |
3) 把管接螺母拧到接头上。 |
3、电源连接 |
1) 将电源插头插到电源插座上。 |
2) 电源电压要保证和计量泵标牌上的电压一致。 |
4、启动 |
1) 根据需要设定定时时间和冲程频率启动计量泵。
2) 松开计量泵出口的管接螺母。 |
3) 计量泵排出液体后拧紧管接螺母。 |
维护
1、定期检查泵头螺栓是否牢固。 |
2、定期检查出入口管线的连接情况。 |
3、定期检查药液桶内药液液位。 |
4、定期对单向阀和过滤器进行清洗。 |
5、长时间停用要清洗干净放置。
维修指南
1、接头松动:拧紧接头。 |
2、软管破裂:更换软管。 |
3、泵头渗漏:紧固泵头螺栓或更换密封圈。 |
4、计量泵动作但不能加药:清洗或更换进出口单向阀检查清洗过滤器。 |
5、数码管不亮,计量泵不工作:检查供电电源;检查保险丝,找不到问题所在请拆下计量泵送代理商或寄厂。 |
6、数码亮,计量泵不工作:拆下计量泵送代理商或寄厂。 | | | | | | |
|
