  产品概述:

◆产品结构特点
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点

1、产品结构合理、密封可靠、性能优良、造型美观；

2、倒装压力平衡的结构，开关动作轻；

3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

◆技术规范
结构形式
BC
驱动方式
手动
电动
设计标准
API599、API6D
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598.API 6D
◆产品性能规范
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤180℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5
◆产品结构特点
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点

1、产品结构合理、密封可靠、性能优良、造型美观；

2、倒装压力平衡的结构，开关动作轻；

3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

◆技术规范
结构形式
BC
驱动方式
手动
电动
设计标准
API599、API6D
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598.API 6D
◆产品性能规范
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤180℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5
◆产品结构特点
美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点

1、产品结构合理、密封可靠、性能优良、造型美观；

2、倒装压力平衡的结构，开关动作轻；

3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

◆技术规范
结构形式
BC
驱动方式
手动
电动
设计标准
API599、API6D
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598.API 6D
◆产品性能规范
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤180℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5

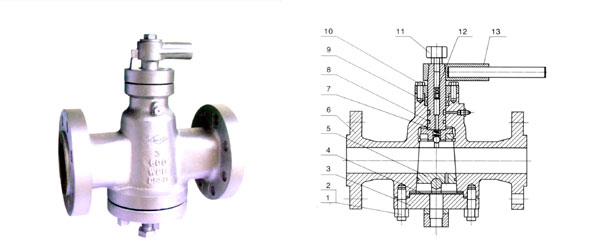

主要零部件材质
序号
名称
材质
1
双头螺栓
ASTM A193-B7、A320-B8、A193-B8M
2
六角螺母
ASTM A194-2H、A194-8、A194-8M
3
阀盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4
垫片
柔性石墨+不锈钢
5
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8
“O”型圈
丁腈橡胶NBR
9
填料
柔性石墨
10
填料压盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
加油嘴
12
止回阀
13
手柄
ASTM A47-32510、A216 WCB
主要零部件材质
序号
名称
材质
1
双头螺栓
ASTM A193-B7、A320-B8、A193-B8M
2
六角螺母
ASTM A194-2H、A194-8、A194-8M
3
阀盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4
垫片
柔性石墨+不锈钢
5
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8
“O”型圈
丁腈橡胶NBR
9
填料
柔性石墨
10
填料压盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
加油嘴
12
止回阀
13
手柄
ASTM A47-32510、A216 WCB
主要零部件材质
序号
名称
材质
1
双头螺栓
ASTM A193-B7、A320-B8、A193-B8M
2
六角螺母
ASTM A194-2H、A194-8、A194-8M
3
阀盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4
垫片
柔性石墨+不锈钢
5
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8
“O”型圈
丁腈橡胶NBR
9
填料
柔性石墨
10
填料压盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
加油嘴
12
止回阀
13
手柄
ASTM A47-32510、A216 WCB
主要零部件材质
序号
名称
材质
1
双头螺栓
ASTM A193-B7、A320-B8、A193-B8M
2
六角螺母
ASTM A194-2H、A194-8、A194-8M
3
阀盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4
垫片
柔性石墨+不锈钢
5
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8
“O”型圈
丁腈橡胶NBR
9
填料
柔性石墨
10
填料压盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
加油嘴
12
止回阀
13
手柄
ASTM A47-32510、A216 WCB
主要零部件材质
序号
名称
材质
1
双头螺栓
ASTM A193-B7、A320-B8、A193-B8M
2
六角螺母
ASTM A194-2H、A194-8、A194-8M
3
阀盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4
垫片
柔性石墨+不锈钢
5
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8
“O”型圈
丁腈橡胶NBR
9
填料
柔性石墨
10
填料压盖
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11
加油嘴
12
止回阀
13
手柄
ASTM A47-32510、A216 WCB

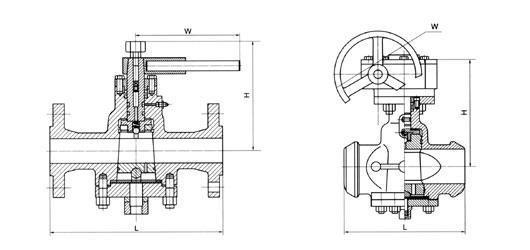

型号
ZDAX47-150LB
压力等级
150LB
口径 Size
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
14
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
180
180
185
200
210
215
250
270
300
340
365
400
450
510
590
W
400
400
500
500
600
600
820
820
300
300
320
320
350
380
380
重量（kg）
10
12
14
17
19
21
29
33
48
75
98
125
171
230
370
注:四寸及以上为蜗轮操作4"
型号
ZDAX47-300LB
压力等级
300LB
口径 Size
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
14
L
140
152
165
178
190
216
241
283
305
381
403
419
457
502
762
H
180
180
185
200
210
215
250
270
300
340
365
400
450
510
590
W
400
400
500
600
600
820
1000
1000
300
300
320
320
350
380
380
重量（kg）
12
14
16
19
21
24
31
36
61
86
130
190
255
380
560

注:四寸及以上为蜗轮操作4"



型号
ZDAX47-600LB
压力等级
600LB
口径
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
14
L
165
190
216
229
241
292
330
356
432
508
559
660
787
838
889
H
180
180
185
200
210
215
250
270
300
340
365
400
450
510
590
W
400
400
500
500
600
600
820
820
300
300
320
320
350
380
380
重量（kg）
14
16
18
20
24
29
35
47
91
129
210
320
660
920
1250
注:四寸及以上为蜗轮操作4"
型号
ZDAX47-900LB
压力等级
900LB
口径
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
in
1/2
3/4
1
11/4
11/2
2
21/2
3
4
5
6
8
10
12
14
L
229
229
254
279
305
368
419
381
457
559
610
737
838
965
1029
H
180
180
185
200
210
215
250
270
300
340
365
400
450
510
590
W
400
400
500
60
600
820
1000
1000
300
300
320
320
350
380
380
重量（kg）
17
29
21
24
30
37
44
65
110
160
255
380
810
1050
1460
注:四寸及以上为蜗轮操作4"
