产品概述:

◆产品结构特点

法兰连接美标提升式硬密封旋塞阀适用于公称压力CLASS150-1500LBS，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

◆其主要结构特点

1、产品结构合理、密封可靠、性能优良、造型美观； 2、阀门的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损。 3、双向流动，安装使用更方便。 4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

◆阀门的启闭工作原理

阀门的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而阀闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封。

◆技术规范

结构形式 BB-BG-OS&Y 驱动方式 手轮、伞齿轮、手柄 设计标准 API599、API6D 结构长度 ASME B16.10 连接法兰 ASME B16.5 试验和检验 API598.API6D

注：阀门连接法兰尺寸可根据用户要求设计制造。

◆产品性能规范

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质 150 3.0 2.2 ≤550℃ 水、蒸汽、油品等 300 7.5 5.5 600 15.0 11.0 900 22.5 16.5 1500 37.5 27.5

◆主要零部件材质

序号NO. 名称 材质 1 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 2 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 3 垫子 柔性石墨+不锈钢 4 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 5 螺栓 ASTM A193-B7，A320-B8 A193-B8M 6 六角螺母 ASTM A194-2H，A194-8，A194-8M 7 填料 柔性石墨 8 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 9 手柄 ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M 10 阀杆螺母 铜合金 11 手轮 ASTM A536 Gr.60-40-18 ASTM A216-WCB

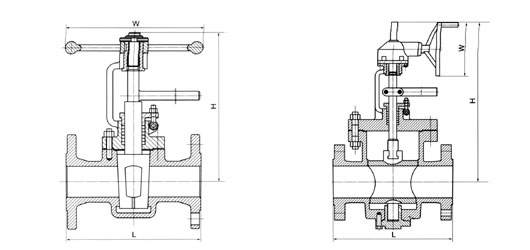

型号		ZDALX43-150LB
压力等级		150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		9	10	11	17	19	23	25	32	55	82	98	130	178	250	380

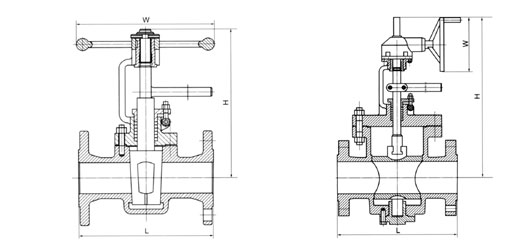

型号		ZDALX43-300LB
压力等级		300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		10	12	14	19	21	28	34	39	75	95	135	200	255	415	650

型号 ZDALX43-600LB 压力等级 600LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量（kg） 13 14 19 23 25 32 40 55 105 139 300 440 730 1150 1570 型号 ZDALX43-900LB 压力等级 900LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量（kg） 16 17 26 30 33 39 50 70 137 181 397 590 860 1470 1880
