| ◆产品性能规范 |
|
公称压力（MPa） |
壳体试验压力（MPa |
密封试验压力（MPa |
适用温度（℃） |
使用介质 |
|
1.6 |
2.4 |
1.76 |
≤180℃ |
水，蒸气，油品等 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
|
16.0 |
24.0 |
17.6 | |

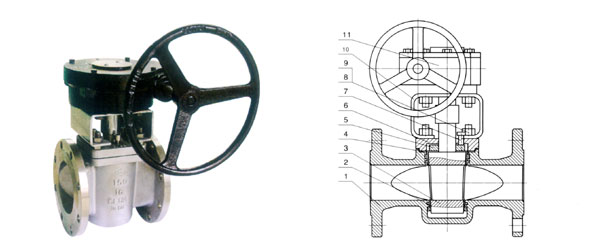

| 主要零部件材质 |
|
序号NO. |
名称 |
材质 |
|
1 |
阀体 |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
|
2 |
卡套 |
PTFE |
|
3 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
|
4 |
垫片 |
柔性石墨+不锈钢 |
|
5 |
调整垫 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
|
6 |
阀盖 |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
|
7 |
调整螺栓 |
ASTM A193-B7,A320-B8,A193-B8M |
|
8 |
六角螺母 |
ASTM A194-2H,A194-8,A194-8M |
|
9 |
螺栓 |
ASTM A193-B7,A320-B8,A913-B8M |
|
10 |
支架 |
Q235、WCB |
|
11 |
蜗轮 |
| |
|
型号 |
ZDDX43-16 |
|
压力等级 |
PN16 |
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
150 |
155 |
160 |
180 |
190 |
200 |
220 |
230 |
380 |
460 |
520 |
580 |
620 |
680 |
740 |
|
W |
300 |
300 |
300 |
350 |
400 |
500 |
500 |
550 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
|
重量（kg） |
9 |
10 |
11 |
13 |
14 |
19 |
23 |
27 |
43 |
62 |
75 |
155 |
222 |
390 |
580 | |
| 注:四寸及以上为蜗轮操作4" |
|
型号 |
ZDDX43-25 |
|
压力等级 |
PN25 |
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
150 |
155 |
160 |
180 |
190 |
200 |
220 |
230 |
380 |
460 |
520 |
580 |
620 |
680 |
740 |
|
W |
300 |
300 |
300 |
350 |
400 |
500 |
500 |
550 |
300 |
300 |
320 |
320 |
350 |
380 |
380 |
|
重量（kg） |
10 |
11 |
13 |
15 |
17 |
22 |
31 |
55 |
77 |
88 |
190 |
190 |
235 |
399 |
630 | |
| 注:四寸及以上为蜗轮操作4" |
|
型号 |
ZDDX43-40 |
|
压力等级 |
PN40 |
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
12 |
14 |
18 |
21 |
24 |
29 |
33 |
39 |
75 |
103 |
146 |
251 |
337 |
521 |
720 | |
| 注:四寸及以上为蜗轮操作4" |
|
型号 |
ZDDX43-64 |
|
压力等级 |
PN64 |
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
14 |
17 |
22 |
25 |
29 |
34 |
43 |
50 |
94 |
123 |
170 |
291 |
430 |
625 |
875 | |
| 注:四寸及以上为蜗轮操作4" | |
|
